名称/标题; 拉幅定型机的红外探边装置

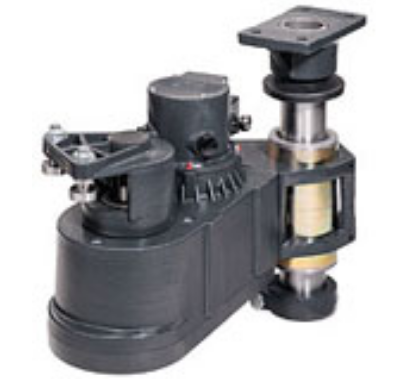

数位式红外线布边追踪系统KRS51是用于确保布边可以准确地落于定型机的针板或夹板之上。KRS51系统采用数位式控制设计更可适用于高速定型机及烘干机，最高速度可达130 米/分钟。

两个数位式红外线电眼在分别侦测到左、右布边之后,传送出数位信号至控制器，再由控制器控制两个驱动马达。藉由齿轮及齿条传动达到追踪布边的效果。驱动马达实际工作速度可藉由设定参数来改变

连成一贯的数位化系统确保了布边追踪的定位精度，并防止了上针入布前段的来回振荡。因此对于布料上在针板的精度及机器可动件的寿命有极正面的效果。

此系统的左、右两边各自独立互不影响。

设计

数位式红外线布边追踪系统由下列各部分组成：

布边展边器（×2）

数位式红外线电眼FR 55（×2）

电源供应

控制器DC 550.

直流驱动马达KR 51含编码器（×2）

布边展边器可选择3指或4指的马达带动剥边器或喷风板展边装置。

数位式红外线电眼FR 55 包含了非接触式红外线发射接收器及机械式摆臂。由于此电眼的数位高解析度，故适用于有图案或强烈对比色的布料、非常透光或仅 2 ％反射效果的布料。

控制器依据电眼信号传送控制信号到直流驱动马达用以将布边定位于针板上。

可根据布料速度调整马达追踪速度。

控制器也包含了与周遭设备连接的必要连结界面。

安装于齿条两侧及关节内外的机械式/电子式的安全极限开关,可避免因摆动角度过大所造成的危害。

技术资料 KRS 51

数位式红外线电眼 FR5502

 工作电压; 24V

允许范围 20-30V DC

输入电流; 约 100 mA （24V）

功率约; 2.4 W （24V）

扫描频率; 200 HZ

量测范围; ±10 m

量测精度; 0.05 mm

工作环境温度; 10～65 ℃

存放温度; 0～85 ℃

电眼线长度 25 m

 电眼距布边高度36 mm

保护等级IP 65

重量 0.8 kg
