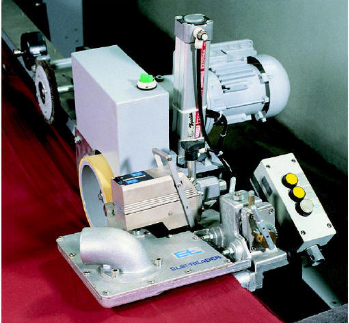

名称/标题; LP气动式展边器

吹风式展边系统LPA03

吹风式展边系统需搭配红外线布边追踪电眼使用。如此可确保有褶痕或卷边的梭织布或针织布可以准确地上到定型机的针板上。此系统主要应用在于不能有任何机械磨擦接触的敏感布种上。

如此不仅不会对布料造成伤害而且可确保布边准确地落于针板上，以达到完美上针板的要求。同时也由于其精巧的设计更可使用于空间受限的地方。

设计

吹风式展边系统主要由对吹风板及1个或2个风车组成，根据要展边的方向可选择上板出风，下板出风或上下两边出风的吹风板，主要目的在于确保吹风展边效果，当然卷边方向需与吹风口位在同一侧。同时可依照布料情况调整上、下板间的距离，此风车能在低风压下提供大风量以确保布料的稳定度。同时风量及风压可藉由一压力阀来改变设定。利用一收集网袋在其边上以收集被布料带进展边装置的棉絮等。电眼调整架可用来安装红外线布边追踪电眼

技术资料>布料种类; 针织布及梭织布

布料状况; 干布,微湿布布料速度

最大可达150m/min

布重最重可达 400g/m2

展边能力; 最大可达2.3N(230p)

环境温度80℃ max.

重量 约18 kgs per pair

风车电源 三相电压 220/380V,other voltages on request

频率 50Hz 60Hz

马达转度2860 rpm3430rpm

功率2.2kW2.55kW

安全等级IP 4 IP 44

工作压力 约75 mbar约100mbar

风量 约3.8m3/min 约4.8 m3/min

宽度 约34 kg
