名称/标题：定型机用切边器

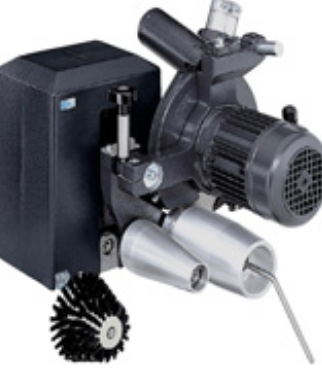

BTA77切边器主要安装于定型机出口处，主要是用于裁切布边及移除裁切下来的布边。由于沿着针孔位置或上胶布边来裁切，所以可以将裁切的布量减至最少的程度，以节省成本。同时切边的定位及裁边的布边宽度，可以依照不同的布料品质来作改变。也可选择改装工具，使能在起布轮上裁切布边（针对高弹性布料）。

裁切下来的布边会经由低噪音设计的压缩机及风管排出。

如果当布料不需裁切布边时，可以使用手动或自动的方式将切边器移开裁切位置。如果有必要时，下方起布轮位置也可降低。

光电式吸边控制器为附件

功能

起布轮能将布料从运动中的链条上带离针板，而圆锥型的毛刷更能确保此过程受到控制。布料经由一圆锥型带针轮将布料正确地送至切刀位置。

布料导正元件是可动式的，以使布料不会产生皱褶以达理想裁切效果。手动或自动的磨刀装置可直接安装于切刀上，用以使圆形切刀保持锋利

BTA 77 技术资料

切边器 材料速度最大 60 m min

最大 80 m / min （重型风车）

供应电压220～242 V/ 346～420 V

控制电压24 V Other voltages on request

频率50 / 60 Hz

功率 0.36 KW / pair

切刀直径 200 mm

切刀转速 1370 / min.（1650/ min. at 60 Hz）

护等级IP 54

重量约70 kg / pair

风车 供应电压220～242 V/ 346～420 V

Other voltages on request

频率 50 Hz60 Hz

功率 4.4kW/pair  5kW/pair 8kW/pair

马达转速 2860/min 3440/min

风量 约3 m / min约3.5 m / min

工作电压约140 mbar 约160 mba

噪音量 78 db(B)/pair

保护等级IP 64
重量 约 125kg pair
