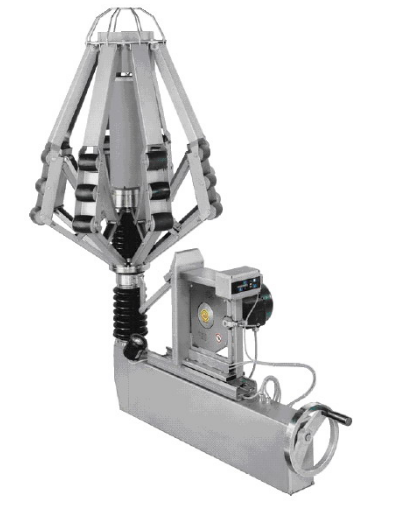

圆筒布剖布机ELCUT BTA2525

及漏针线侦测电眼FE50

FONT size=4>功能
导布笼的尺寸大小是经由手动转轮来调整达到圆筒布的工作尺寸,同时剖布切刀也会移动至符合的位置.漏针线侦测电眼FE50是以CCD芯片为依据,电眼的操作方式则是对照式灯光原理.灯光的发射光源内包括了LED,光源的供应电源从数字式控制器经由CAN-BUS的连接而来.在发射光源和电眼之间则有一个保护的遮光罩,以遮断从外部环境来的光线影响.

以H.S.S制成的切刀搭配经过认证的切刀组能保证完全的切断,并有非常长的使用寿命

重要的特征

&坚固的不锈钢制品导布笼设计.

对于湿和干的圆筒针织布有着非常低的纵向张力.

布匹和导布滚轮之间的优良静态摩擦,使得漏针线可以有快速及精确的定位

出色的漏针线侦测电眼分辨率.
 自动侦测漏针线测定.

 最适宜的微加工制程光源发射器辅助电眼

搭配BT02圆筒切刀组可得到清晰的切断边缘.

 高抗磨损和断裂材质的切刀片.

 与前一代BTA2503剖布机相同的安装尺寸.

 类似于前一代BTA2503剖布机的设计理 念和外型, 易于替换.

BTA2525技术资料:

圆筒针织布条件 干:经过脱水或压水

圆筒针织布尺寸 1000mm至2500mm
圆筒针织布速度 最高120m/min(视布匹样式而定)

导布笼控制型式 数字:比例式

供应电压 3*230/400V(其余电压需另定)

频率 50/60HZ

消耗功率 0.5KW

FE5004技术资料: 供应电压

额定电压 24V DC

额定范围 20-30V DC(包括涟波)

环境温度 10℃至+50℃

储存温度 -25℃至80℃

侦测范围 +/-50mm
分辨率 0.11mm

映像点数值 3*1875(红,绿,蓝)

漏针线宽度 0.5mm至5mm

扫描频率 200HZ

电眼至布匹间距离 180mm +/-2mm

防护等级 IP65
